AIM-9 Sidewinder, ses üstü hızlara ulaşabilen, ısı güdümlü ve yüksek patlayıcılı harp başlığına sahip, hava-hava görevlerinde kullanılan etkili bir füzedir. İlk olarak ABD Donanması tarafından filo hava savunması amacıyla geliştirilen bu sistem, zamanla ABD Hava Kuvvetleri’nin de envanterine dahil edilerek savaş uçaklarına entegre edilmiştir. Özellikle Güneydoğu Asya’daki çatışmalarda etkili bir şekilde kullanılması, füzenin savaş alanındaki başarısını erken dönemlerden itibaren kanıtlamıştır.
Tasarım Özellikleri ve Çalışma Prensibi

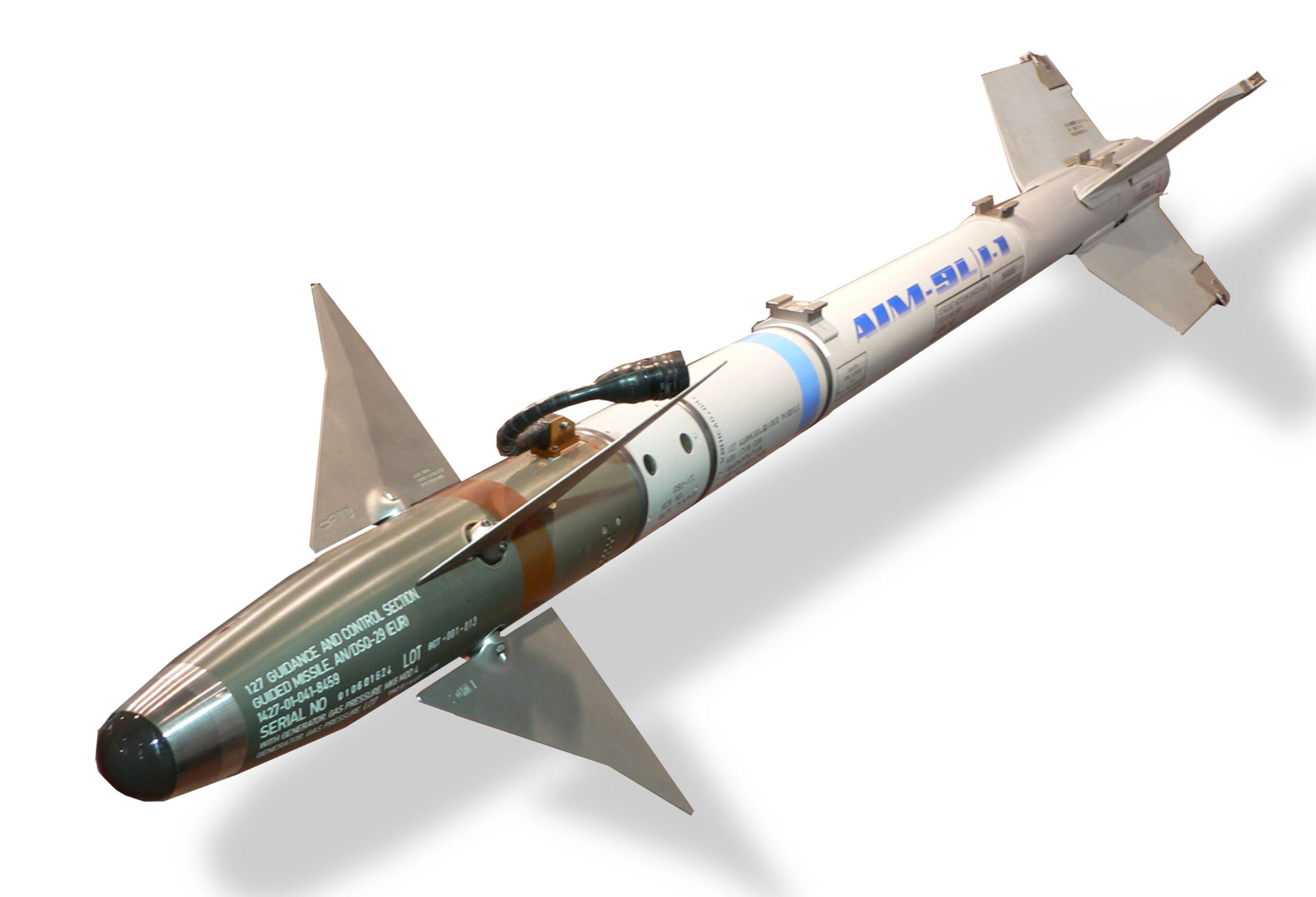

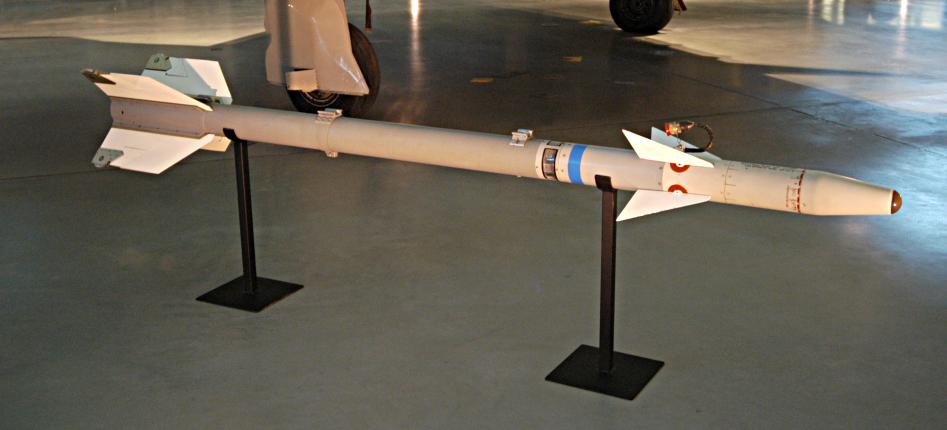

AIM-9, silindirik gövdesi, arka kısımda yer alan roll-stabilize edici kanatçıklar (rolleron) ve burun kısmının hemen gerisinde bulunan çift delta tipi yönlendirme yüzeyleri ile yüksek manevra kabiliyeti sunar. Bu yapılar çapraz şekilde konumlandırılarak uçuş dengesi optimize edilmiştir.
Füze dört temel bölümden oluşur:
- Kızılötesi (IR) güdüm ünitesi
- Optik hedef algılama sensörü
- Yüksek patlayıcılı harp başlığı
- Katı yakıtlı roket motoru
İnfrared (IR) güdüm başlığı, hedef uçakların motorlarından çıkan ısıyı algılayarak füzeye yön verir. Bu sistem hem maliyet açısından daha uygundur hem de gece/gündüz fark etmeksizin, elektronik karıştırma ortamlarında dahi etkili çalışabilir. Bu sayede pilot, füze fırlatma sonrası bölgeden uzaklaşabilir veya kaçış manevralarına başlayabilir; füze, hedefe otomatik olarak kilitlenmeye devam eder.
Tarihi Gelişim Süreci ve Varyantlar
- AIM-9A: İlk prototip; 1953’te başarıyla ateşlendi.
- AIM-9B: 1956’da hizmete giren ilk seri üretim versiyon. Yakın menzilde etkiliydi ancak gece, yer yüzeyine yakın ya da önden saldırı kapasitesi yoktu.
- AIM-9J: Daha iyi manevra kabiliyeti, hız ve menzil sunarak yakın hava muharebelerinde etkinliği artırdı. 1977’den itibaren F-15 gibi platformlarda kullanılmaya başlandı.
- AIM-9L: Katı yakıtlı motoru güçlendirildi, elektronik karşı önlemlere karşı daha dirençli hale geldi ve tüm yönlerden saldırı yeteneği kazandı. 1976’da üretime alındı.
- AIM-9P Serisi: AIM-9J’nin geliştirilmiş sürümleridir. P-1 modeli optik hedef algılayıcı ile donatıldı, P-2 modeli duman izi azaltılmış motorla, P-3 modeli ise her iki özelliği bir araya getirerek daha uzun raf ömrüne ve yüksek sıcaklığa dayanıklı harp başlığına sahip hale geldi.
- AIM-9M: AIM-9L’nin tüm yönlerden saldırı özelliğini koruyarak kızılötesi karşı önlemlere karşı daha dirençli hale geldi. 1983’te teslimatına başlandı.
- AIM-9M-9: Geliştirilmiş IR karşı önlem tespit devreleri içerir.
- AIM-9X: Güncel en gelişmiş varyant. Fiziksel olarak sabit kanatçıklarla, daha küçük fakat yüksek performanslı yüzeylerle donatılmıştır. Görüntüleme tabanlı IR arayıcı başlık ve jet-vane yönlendirme sistemi sayesinde fırlatma sonrası yüksek manevra kabiliyeti sunar. Ayrıca Ortak Kaska Monteli Hedef Gösterme Sistemi (JHMCS) ile tam uyumlu çalışarak pilotun hedefi sadece baş hareketiyle seçmesini mümkün kılar.
Genel Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ana Fonksiyon | Hava-hava füzesi |
| Üretici Firmalar | Raytheon, Loral Martin |
| Motor Tipi | Hercules & Bermite Mk 36 Mod 11 |
| Uzunluk | 2,87 m (9 ft 5 inç) |
| Çap | 13 cm (5 inç) |
| Kanat Açıklığı | 0,63 m (2 ft ¾ inç) |
| Harp Başlığı | Halka tipi parçalayıcı başlık |
| Fırlatma Ağırlığı | 85,5 kg (190 lb) |
| Güdüm Sistemi | Katı hal kızılötesi güdüm |
| Hizmete Giriş Yılı | 1956 |
| Birim Maliyeti | Değişken; üretim lotu ve bloğa bağlıdır |
| Envanter Durumu | Bilgiler gizli (sınıflandırılmış) |
Yarım asrı aşkın süredir sürekli geliştirilen AIM-9 Sidewinder, bugünün gelişmiş hava kuvvetlerinde hâlâ temel silah sistemlerinden biri olarak görev yapmaktadır. Hem teknolojik evrimi hem de savaş alanındaki etkinliği ile bu füze, modern hava muharebesinin vazgeçilmezlerinden biri olmayı sürdürüyor.
